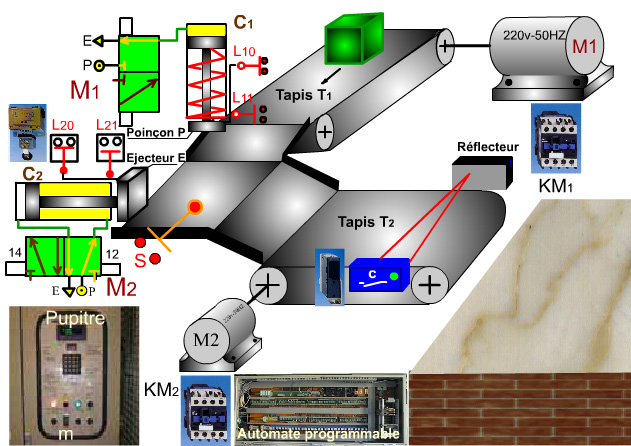

Description du système

Constitution du système

Le système est constitué par :

                   Deux vérins pneumatiques C₁ et C₂.

Deux distributeurs pneumatiques M₁ et M₂.

Quatre capteurs de positions pneumatiques l₁₀, l₁₁, l₂₀ et l₂₁

Un capteur « s » de présence du savon

Un capteur « c » de passage du savon marqué

Un poinçon P et un éjecteur E

Deux contacteurs KM₁ et KM₂

Deux moteurs électriques Mt₁ et Mt₂

Deux tapis T₁ et T₂

Fonctionnement du système

Une action sur « m » provoque le cycle suivant :

                - Arrivée du savon sous le poinçon P par le tapis T₁

- Marquage du savon par le poinçon P

- Évacuation du savon marqué vers le tapis roulant T₂ par i’éjecteur E.
