STRUCTURE D'UN SYSTÈME TECHNIQUE
Exercice N°3
|
|
|
|
Système
de tri de briques
|

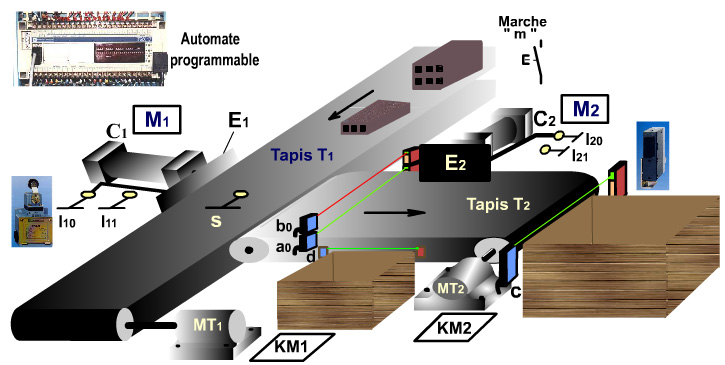

Présentation du système |
|
|
|
Fonctionnement
du système |
| Ce
système est géré par un automate programmable. Il permet de trier les briques
selon leurs hauteurs. Les briques sont amenées par un tapis roulant T1,
entraîné par un moteur électrique MT1 commandé par un contacteur
KM1. Arrivées au capteur S
(S actionné) les briques sont poussées par l’éjecteur E1
du vérin C1 sur le tapis roulant T2 où elles sont
triées suivant leurs hauteurs détectées par les capteurs a0 et
b0 dans les bacs. |
